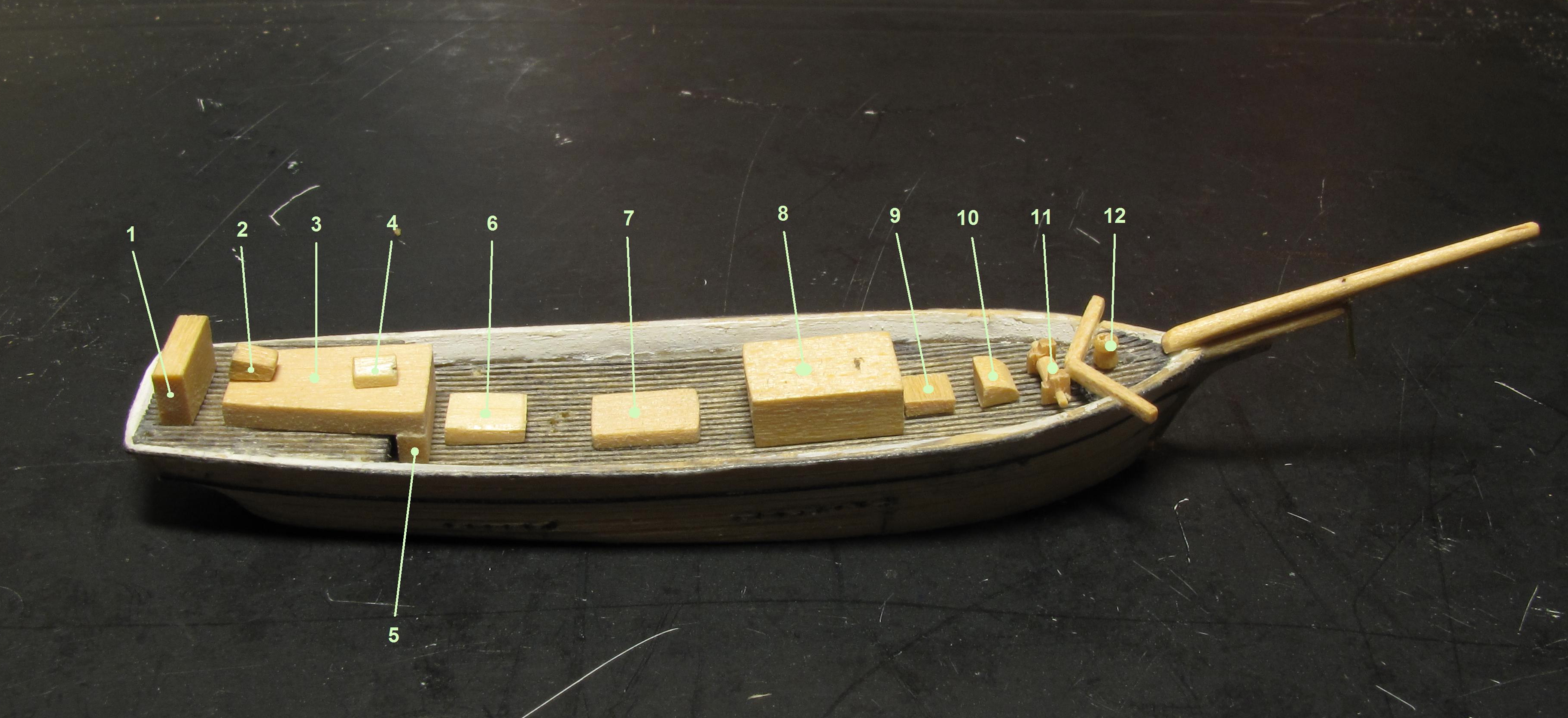

Däckshus och däcksdetaljer längd x bredd x höjd i mm
1 Navigationshytt 7,2 x 4,2 x 2
2 Kapp 3 x 2 x 1,7 / 1,2
3 Akterkajuta 13,5 x 8,5 / 5 x 2,6
4 Skylight 3 x 2,6 x 1,5
5 Akterkajutans nedre del 8,5 x 2 x 2,5
6 Lastlucka 5,5 x 4 x 1,3
7 Lastlucka 7,5 x 5 x 1,3
8 Kajuta 10,5 x 7 x 4
9 Lastlucka 3,5 x 3 x1,6
10 Pik 2,7 x 3,3 x 2 (radie)
11 Ankarspel se bild
12 Capstan dia 1,8 x 2,8

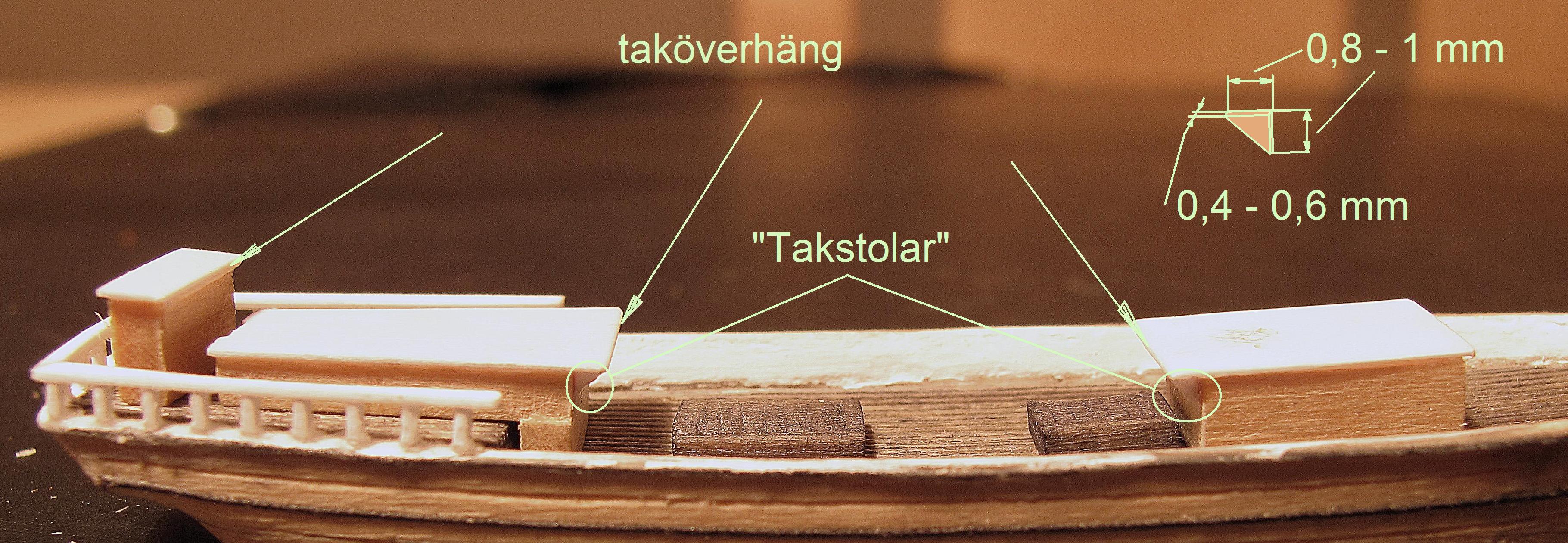

Limma på tak på kajutorna. Använd tex. 0,4 - 0,6 mm plywood. Låt kanterna sticka ut ca 0,3 mm. Akterkajutans framkant ska sticka ut längre ca 1 - 1,2 mm, likaså den förliga kajutan ska akterkanten sticka ut ca 1 - 1,2 mm. Försök att tillverka fyra små trekanter av samma plywood som till taken (takstols utstick). Limma dessa under taket och mot kajutaväggen        ca 0,5 mm innanför kajutaväggen.

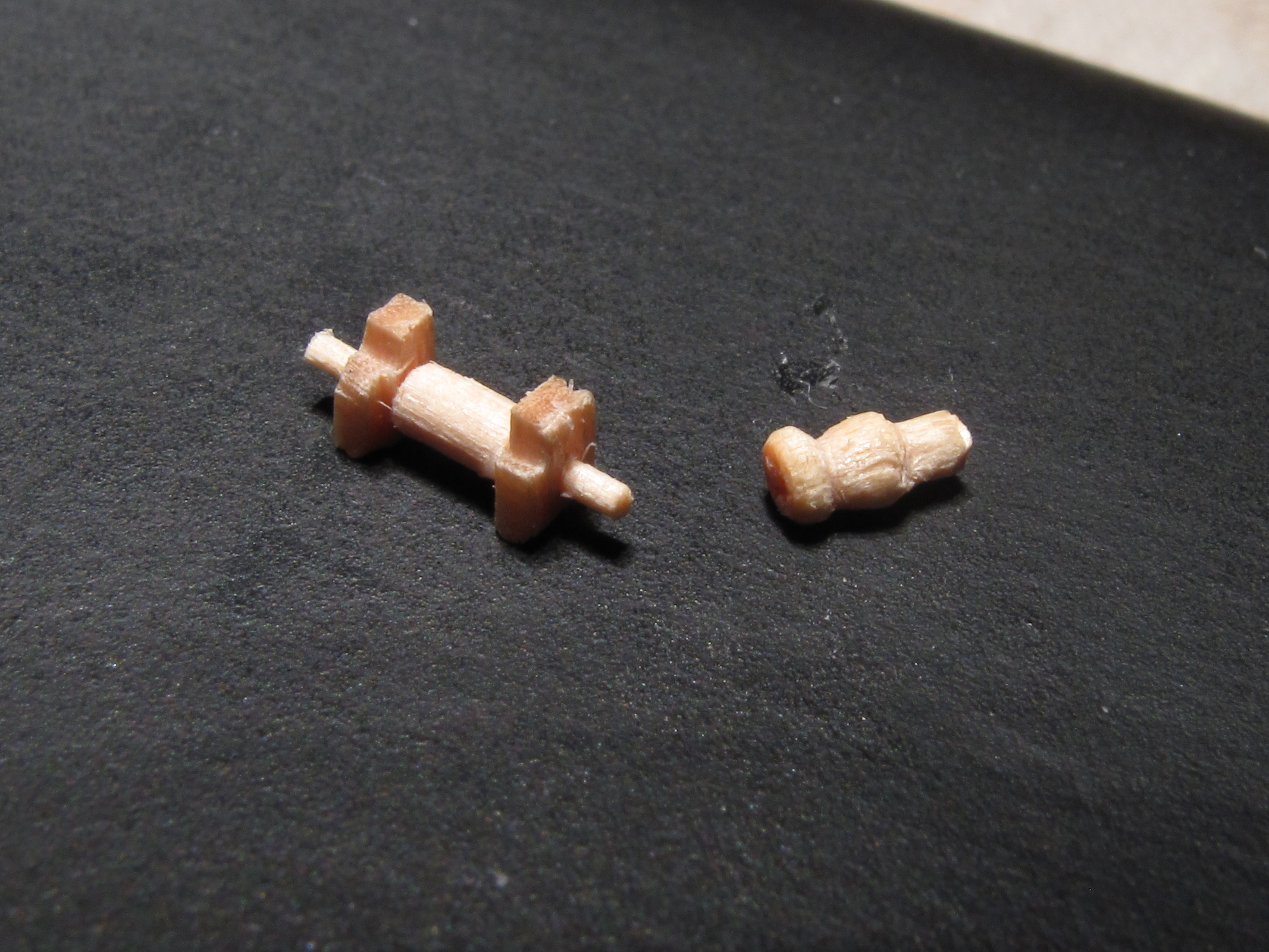

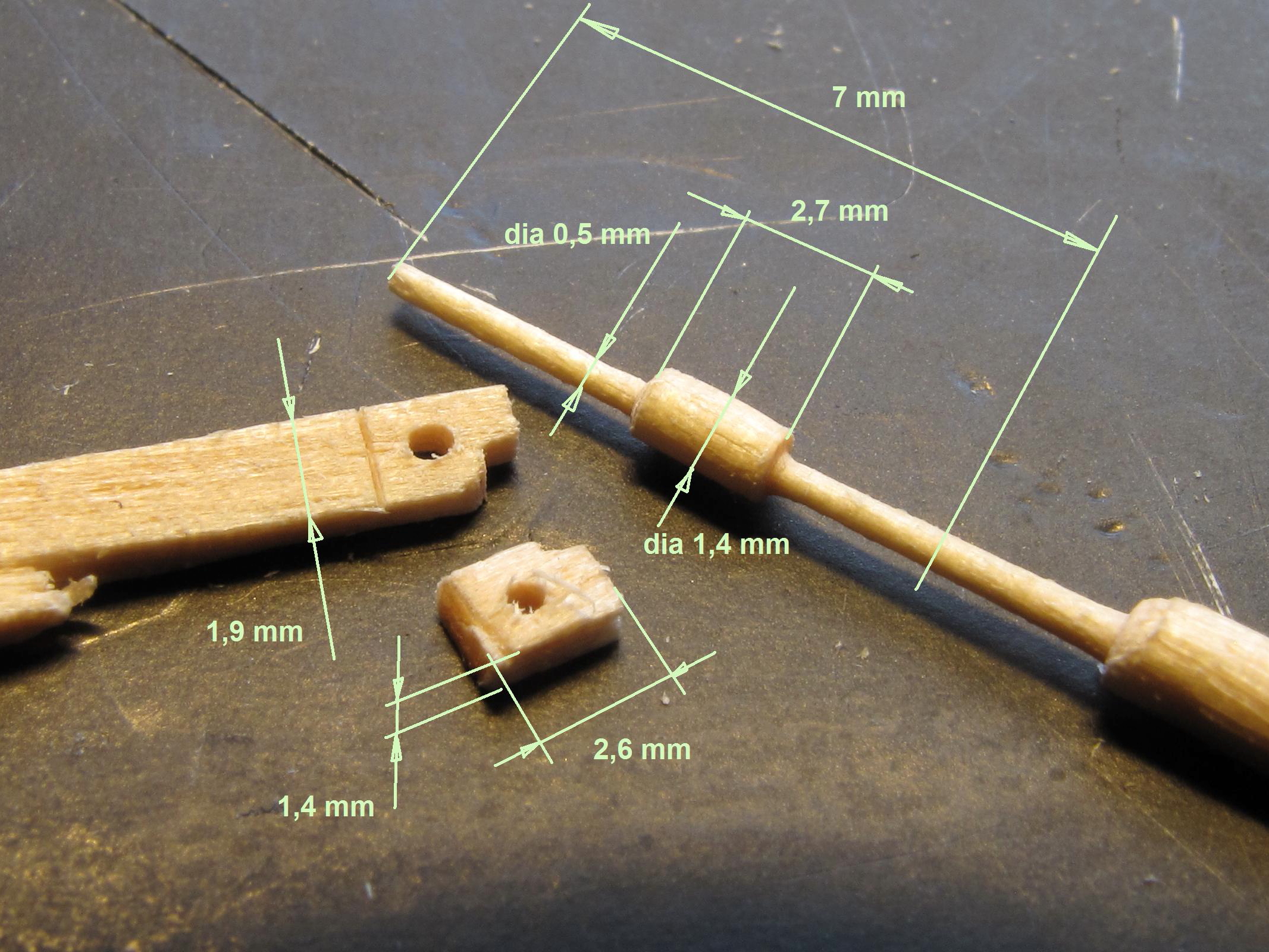

Ankarspelets axel är en vanlig tandpetare uppspänd i chucken på en Dremel slipmaskin, svarvad med en fil för hand och ögonmått. Capstan till höger.

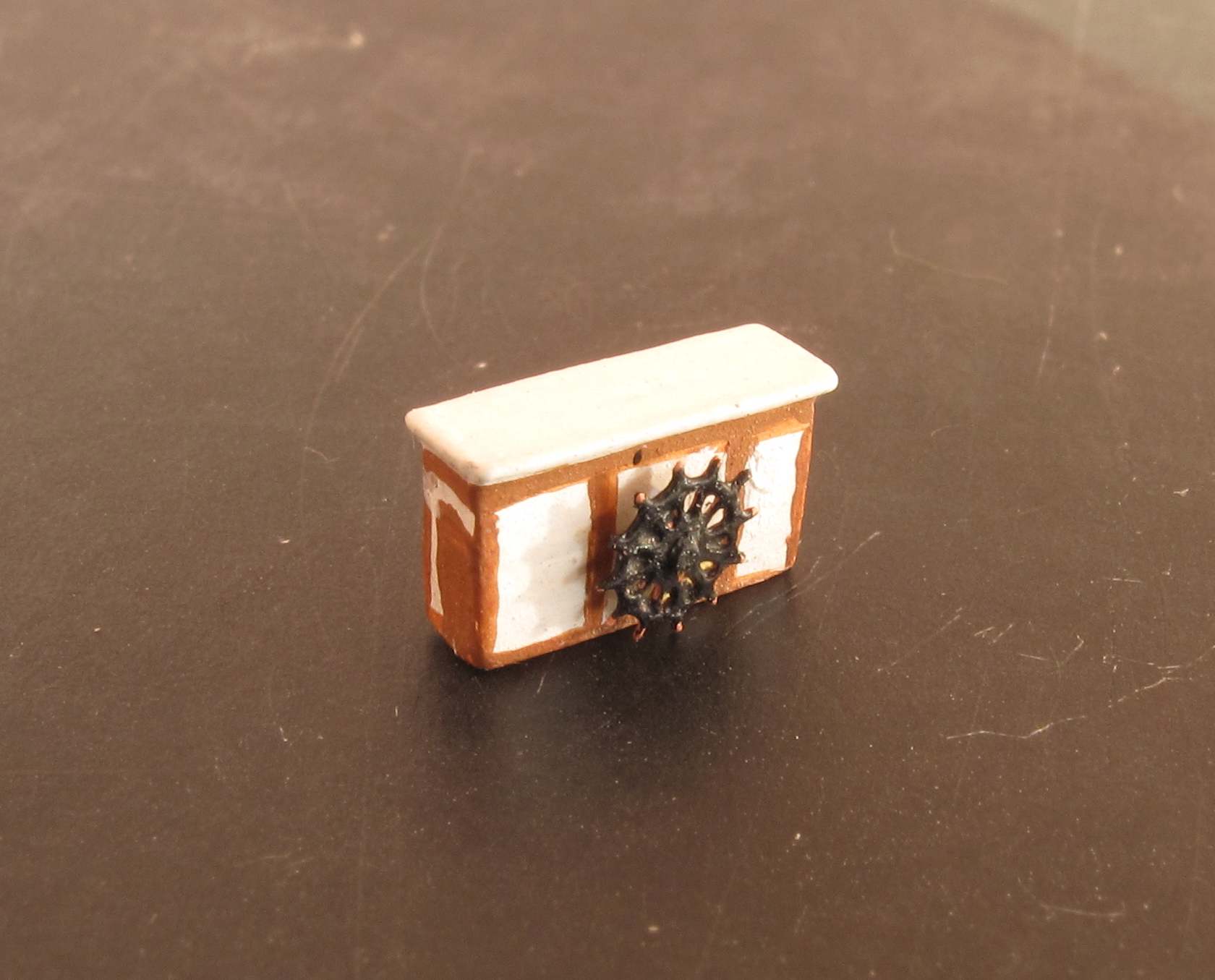

Tillverka en ratt enligt länken. (Ratt på bilden är etsad). Måla svart och limma på plats. Försök att få mellanrum mellan kajuta och ratt.

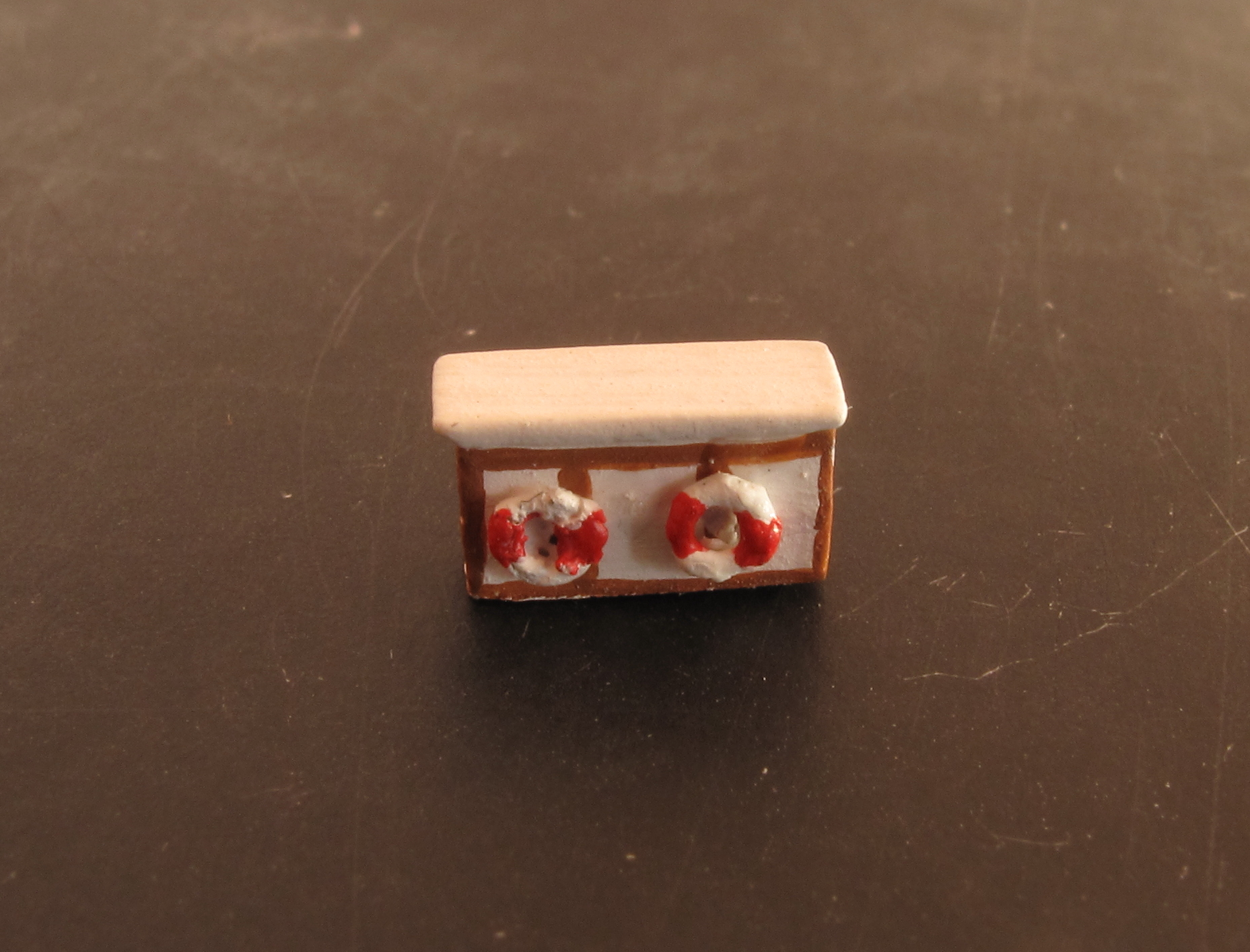

Gör två stycken livbojar av 0,4 - 0,5 mm mässingstråd. Försök att linda tråden runt en pinne på 1 - 1,5 mm i dia då blir bojarna ca 2 - 2,5 mm i ytterdiameter. Klipp av tråden så att det blir en ring och kläm till med en tång så den blir platt. Måla vitt och rött och limma på plats.

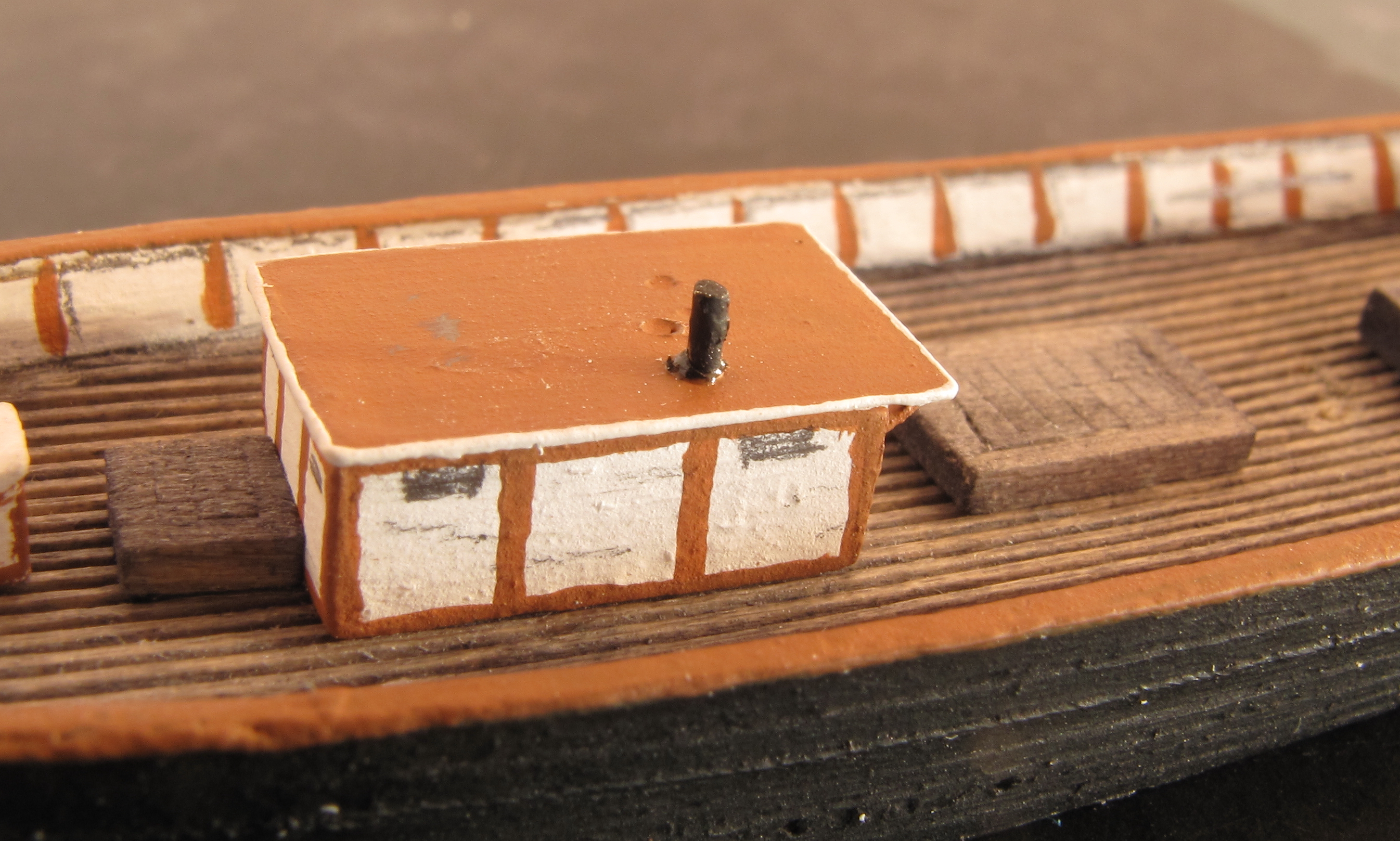

Borra ett 0,5 mm hål i kajutataket och tryck ner en mässingstråd. Klipp av och fila ned så att skorstenen står upp 1,5 - 2 mm. Måla svart.

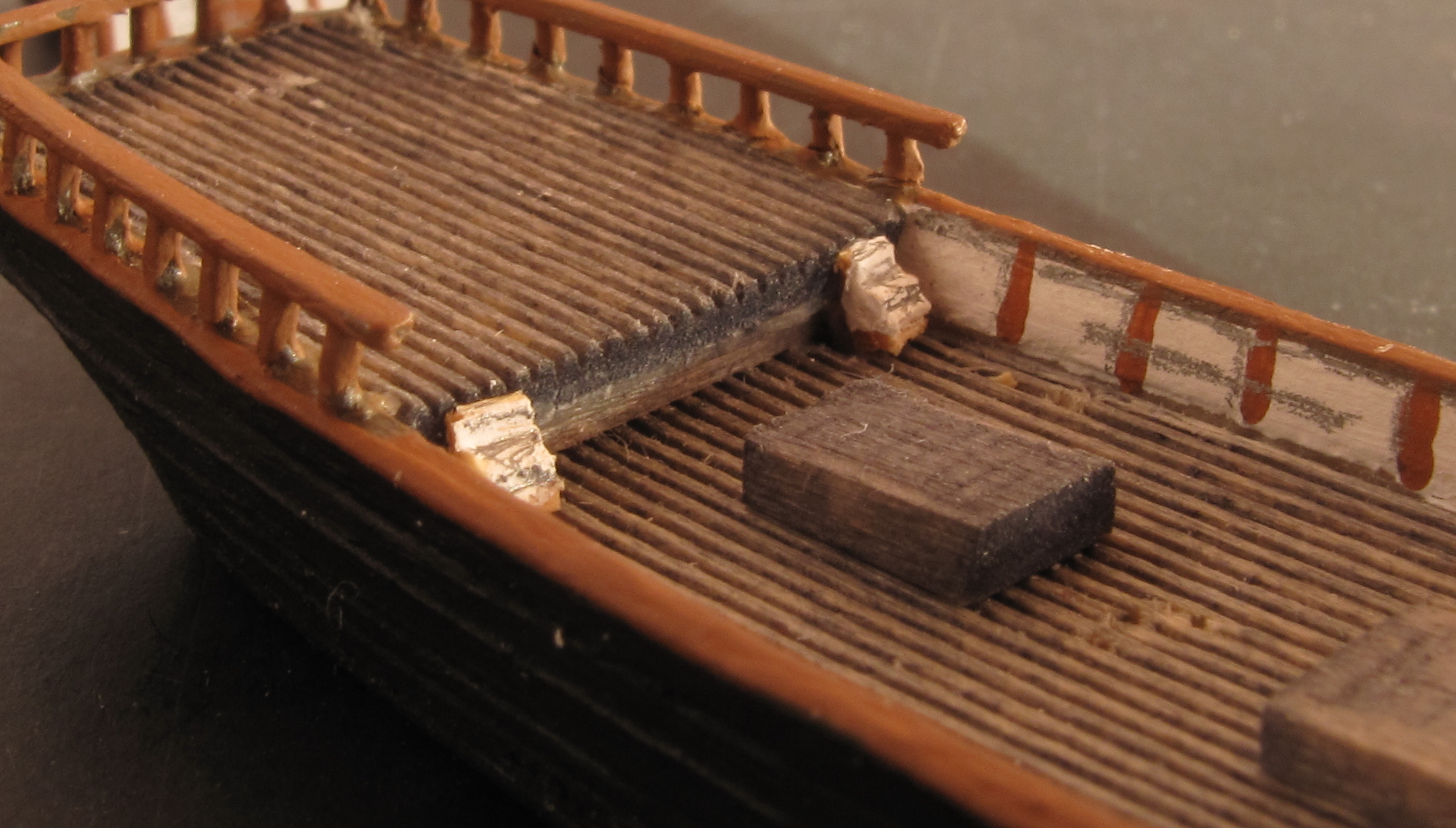

Tillverka två stycken trappor mellan däcket och akterdäcket. Gör dem ca 1,5 mm breda och fila ner för ett par trappsteg, ungefär som på bilden. Måla dem vita och skugga lite med en blyertspenna för att markera stegen. Målas vita och limmas på plats. OBS limma ej för tätt tänk på att aktre kajutan ska få plats mellan dem.

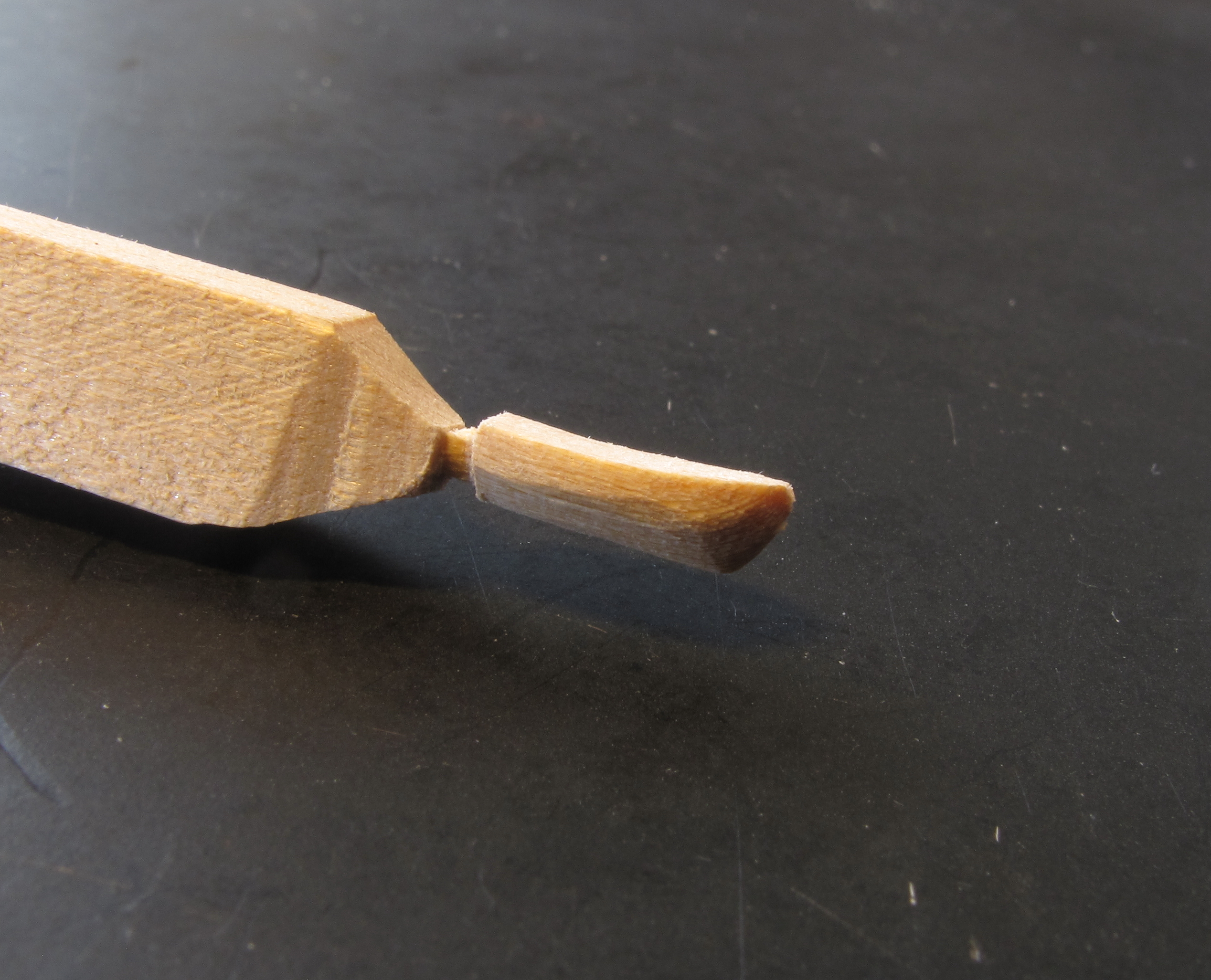

Tälj och fila fram en jolle enligt ritning. Låt jollen sitta kvar på den större pinnen så länge som möjligt

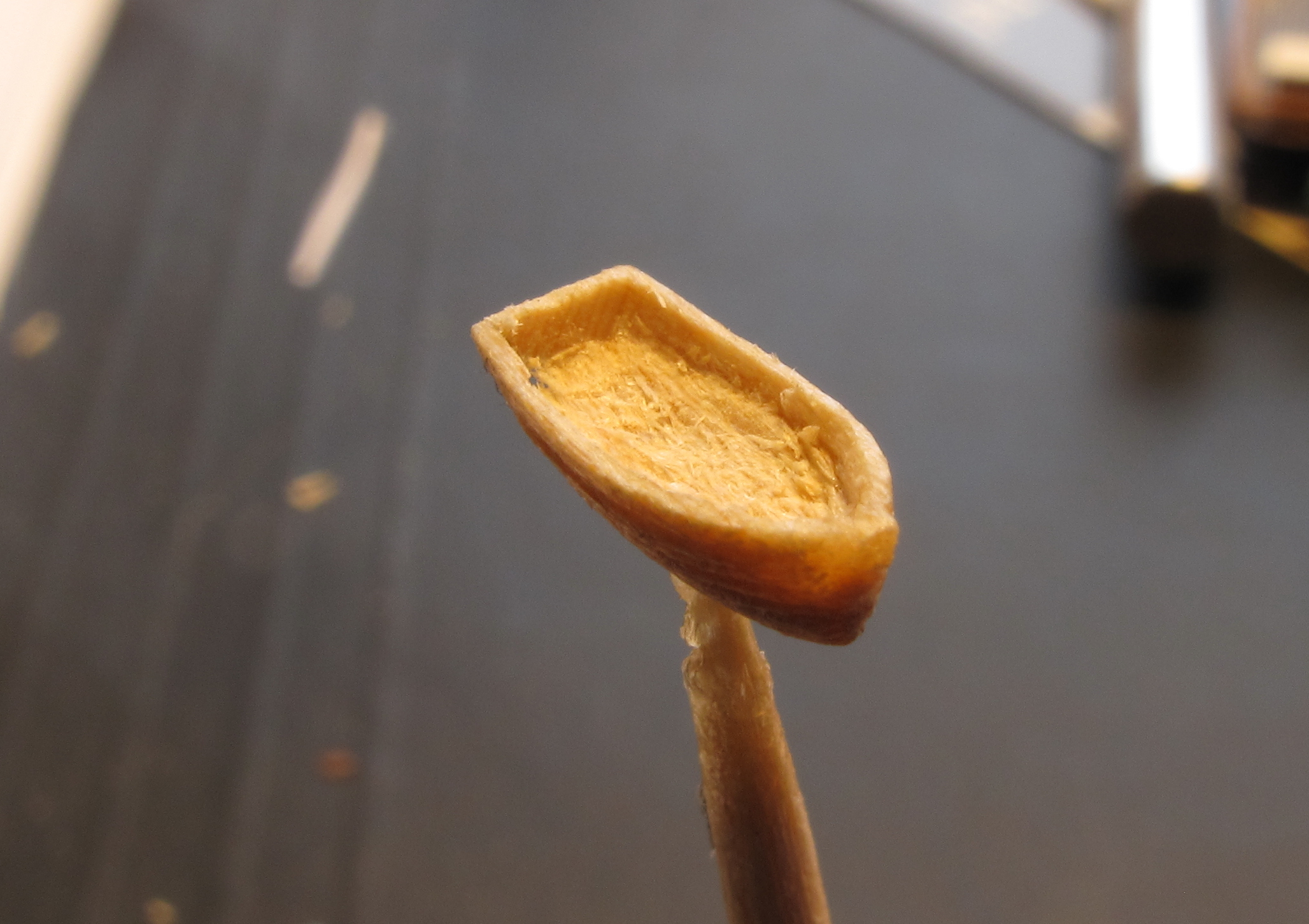

Gröpa ur insidan. (Inte för mycket så att det går hål som på bilderna, täcks senare med färg).

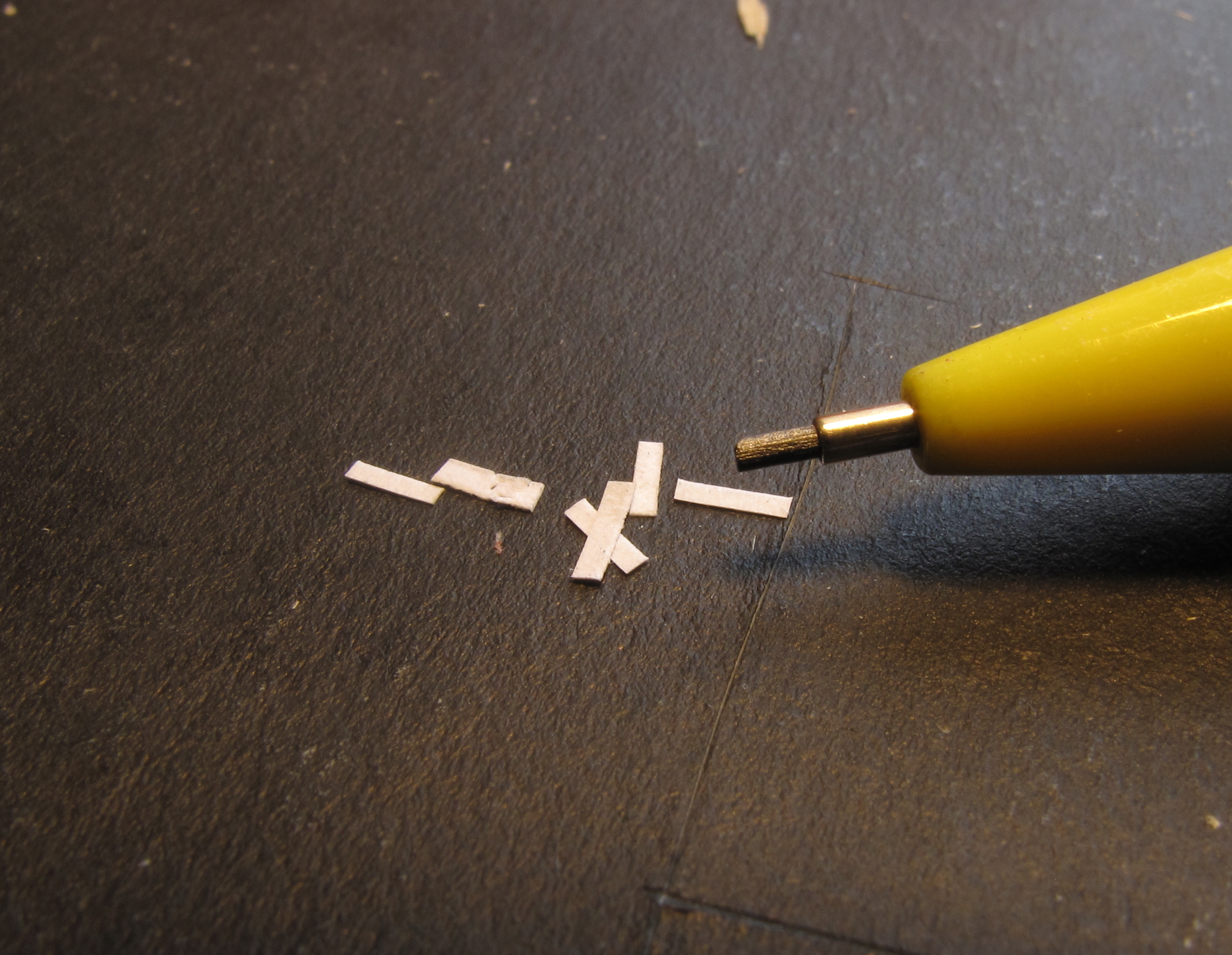

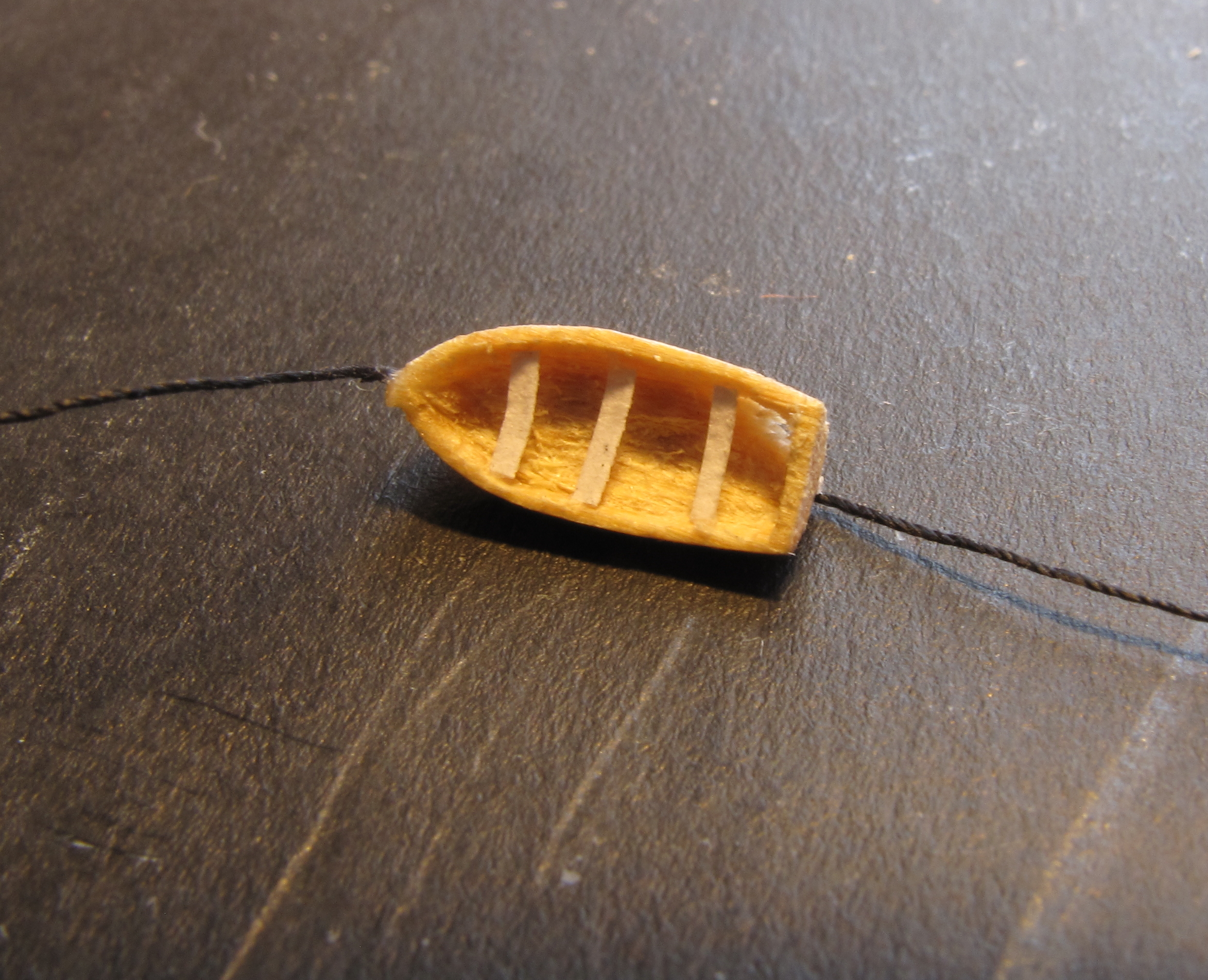

Klipp eller skär till små tofter av papper ca 0,5 mm breda och kapa längd så att de passar jollens insida.

Limma i tofterna.

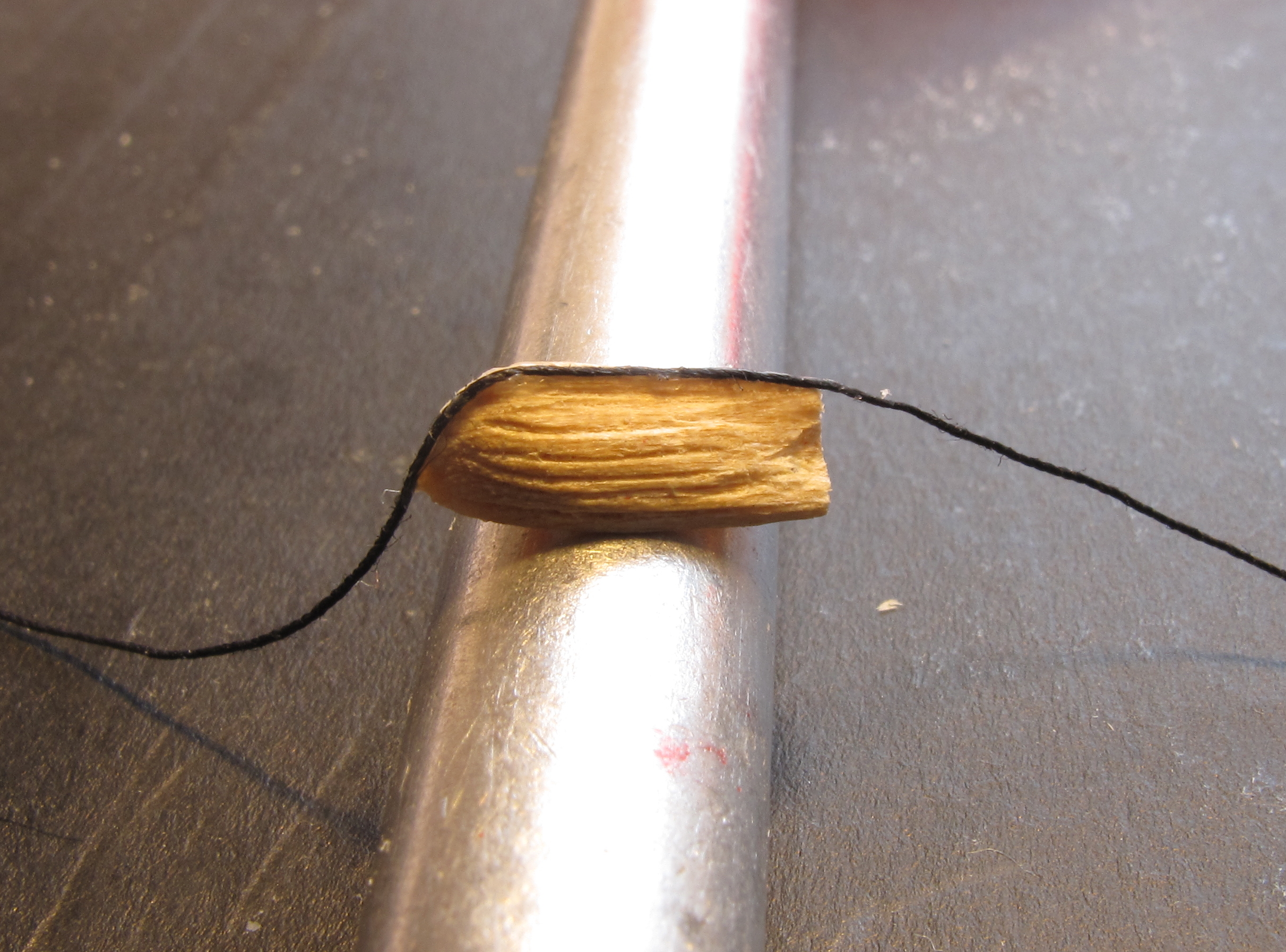

Klistra en tråd på kölen från för till akter så att det ser ut som en kölplanka. Skär av.

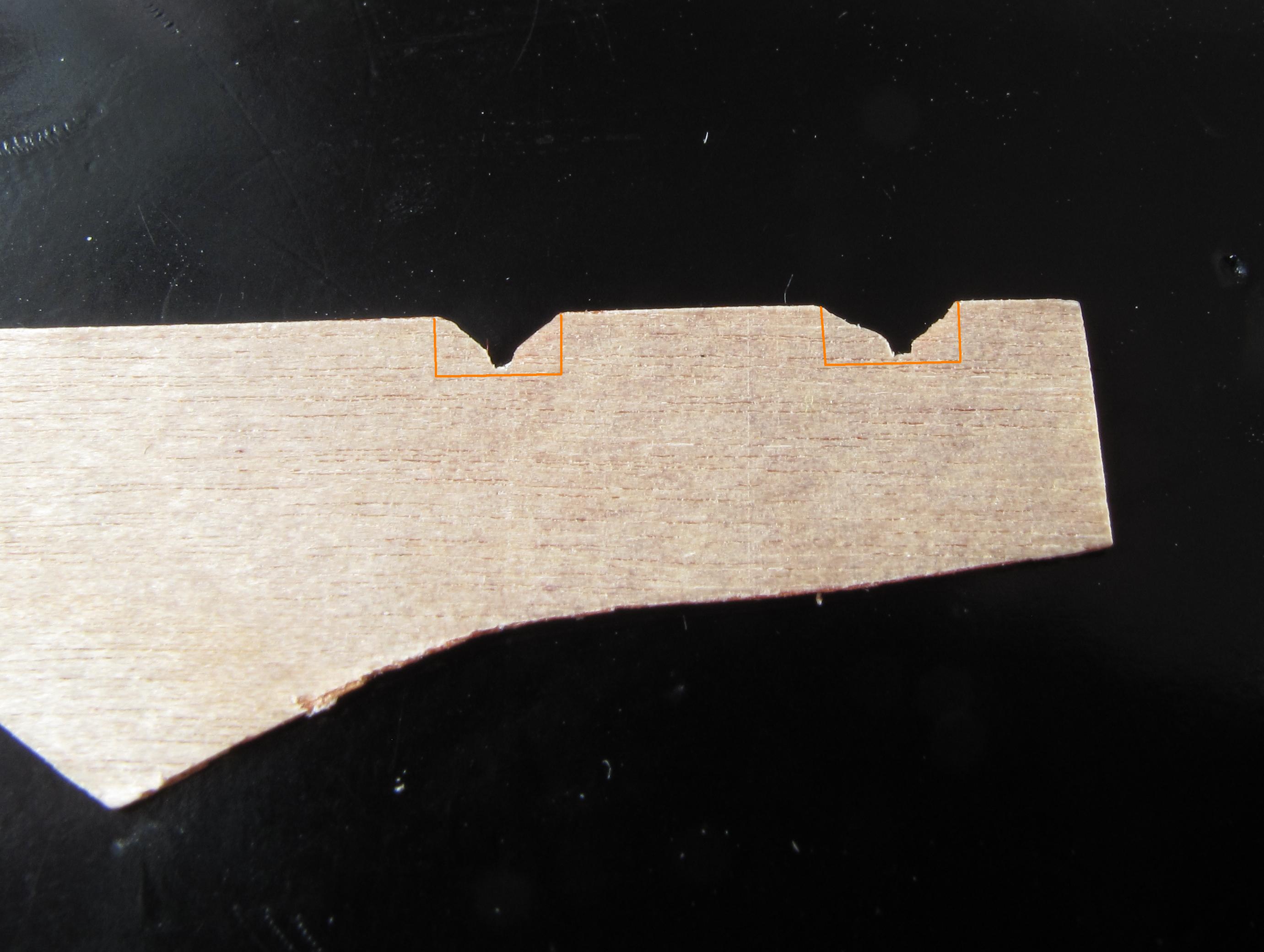

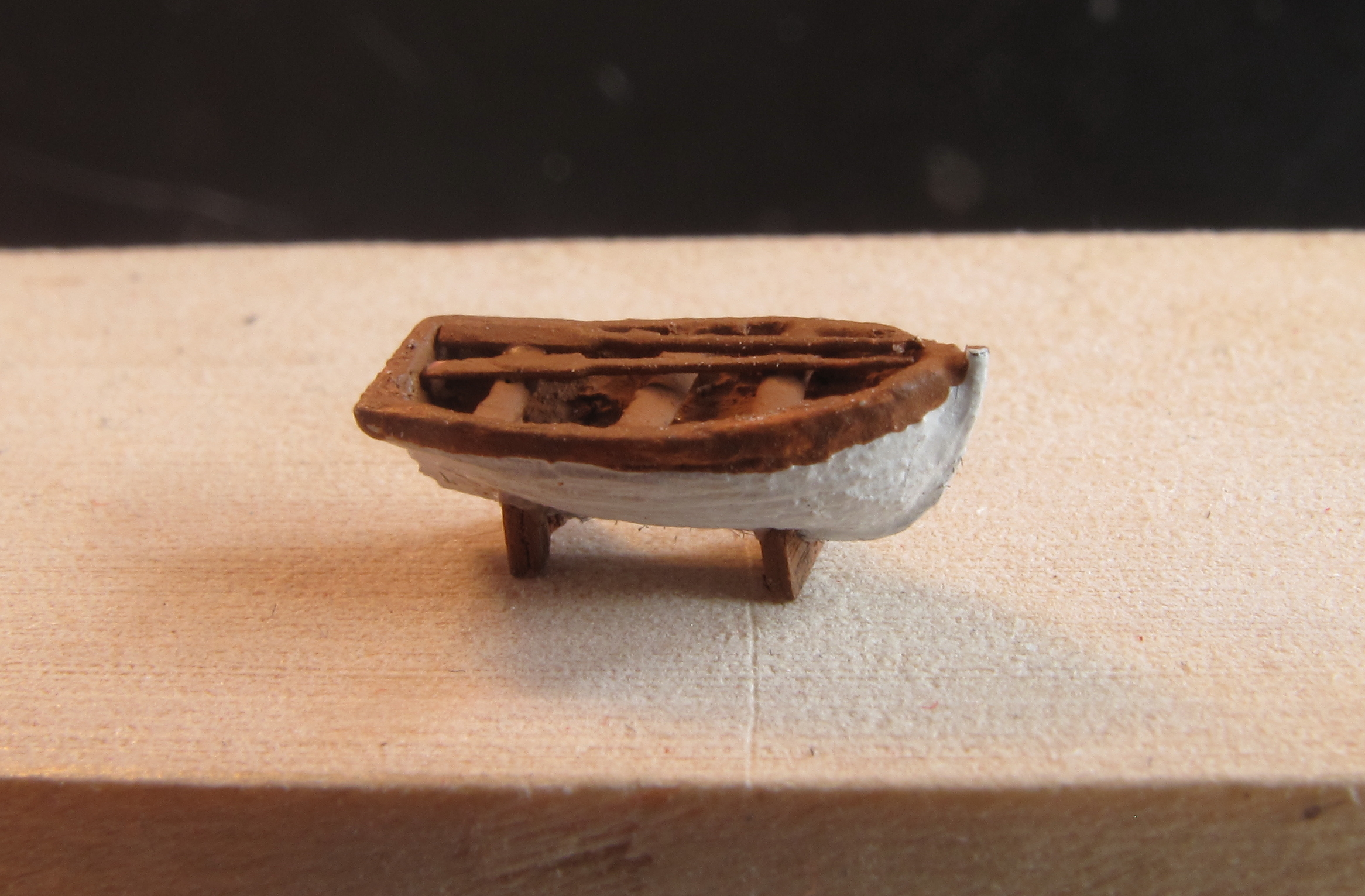

Tillverka ett ställ till jollen. Skär ner någon mm, skär därefter som på skissen (orange linjer) på bilden. Använd tunn plywood 0,4 -0,6 mm tjock. Måla bruna och limma fast under jollen.

Tillverka ett par åror i papper eller trä. Måla bruna och limma fast på tofterna.
Skrovet målas vitt och insidan brun, även översta bordet på utsidan målas brun. Humbrol vit nr 34 och
brun nr 62
Jollen på bilden är 9,5 mm lång 4 mm bred och 2,75 mm hög.

Obs livbåten ska limmas på rufftakets plats inne i flaskan efter mastresning

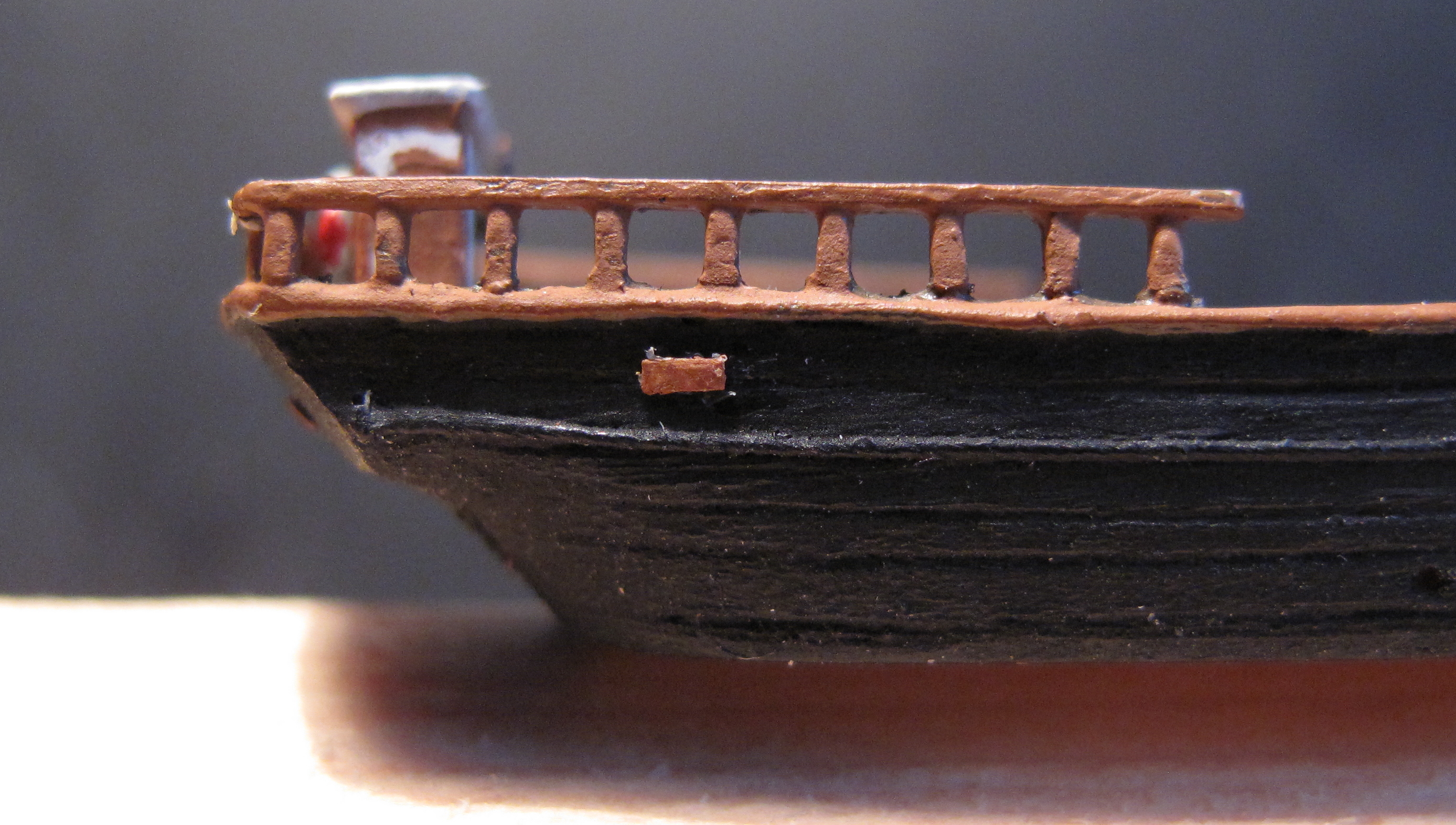

Klipp till av papper två stycken namnskyltar ca 0,5 x 1,5 mm, måla brun och limma fast på styrbord och babords sida ca 7 mm från aktern som bild.

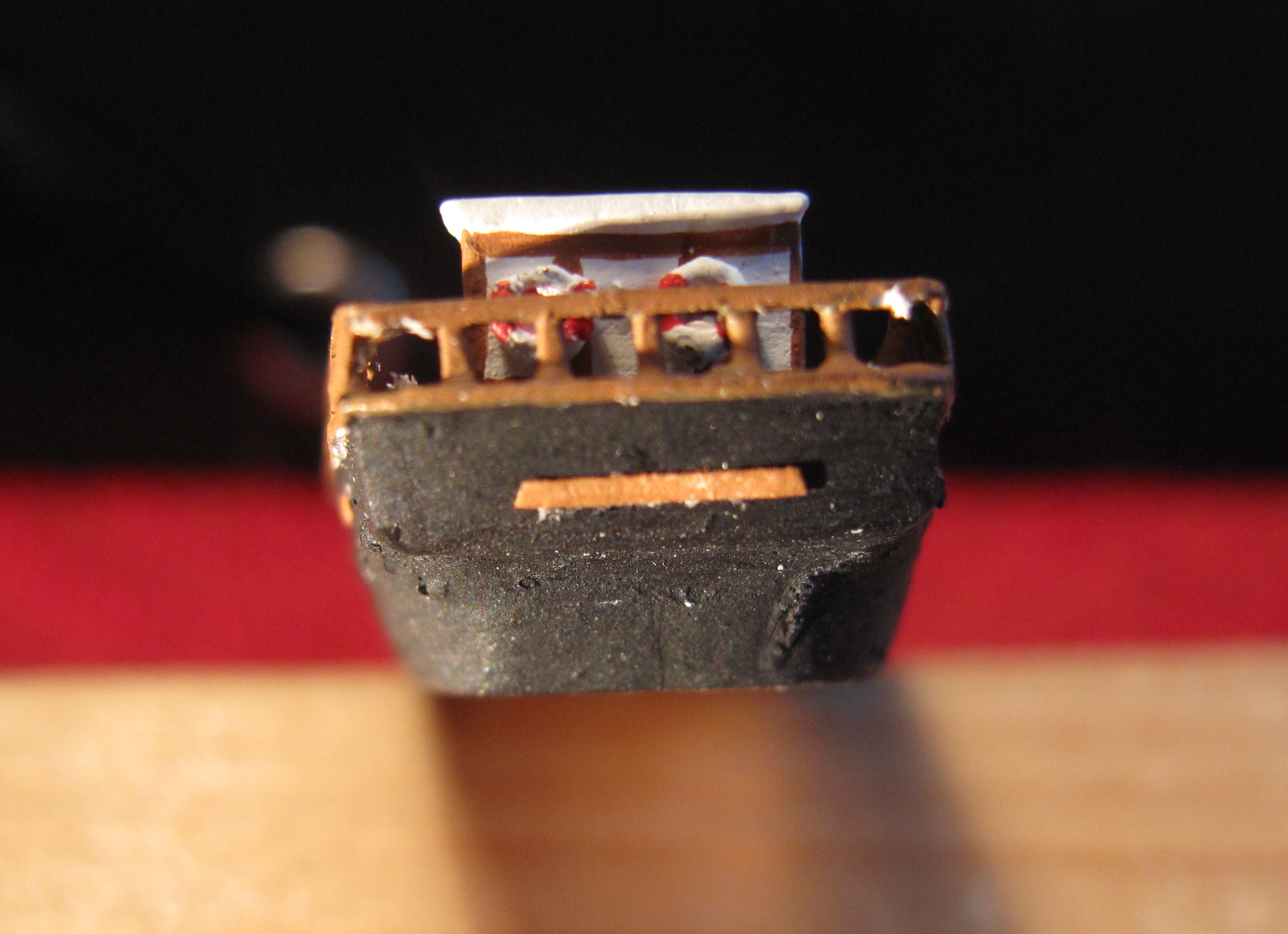

Klipp till namnskylt till aktern ca 0,5 x 5,5 mm, måla brun och limma fast enligt bild.
Text på skyltar, liten skylt Leon, stor skylt Leon av Porsgrunn.  (För dom som kan skriva smått).

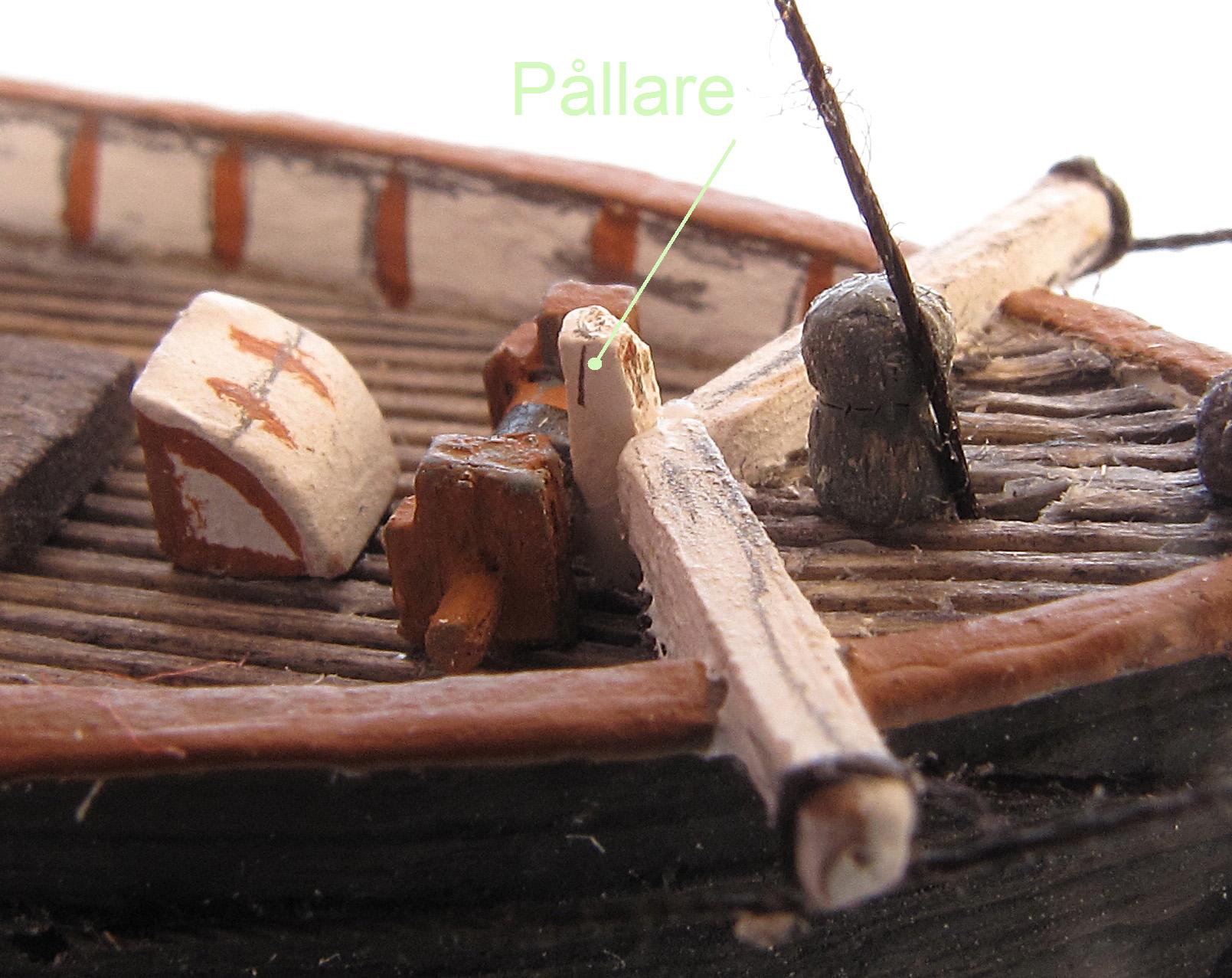

Tillverka en liten pållare mellan kranbalkarna och spelet. Mindre än en mm i fyrkant och låt sticka upp   ca 1,5 mm.

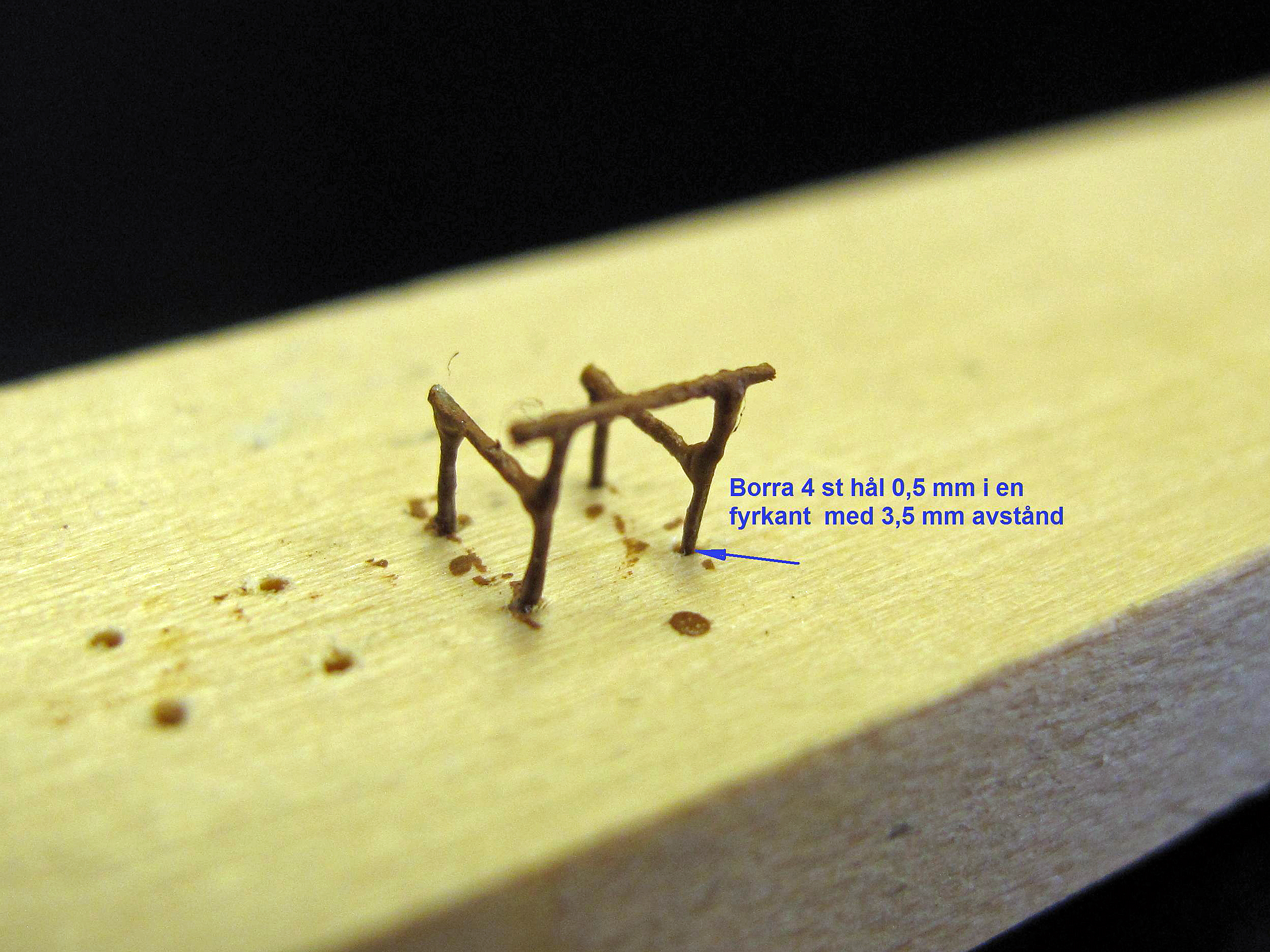

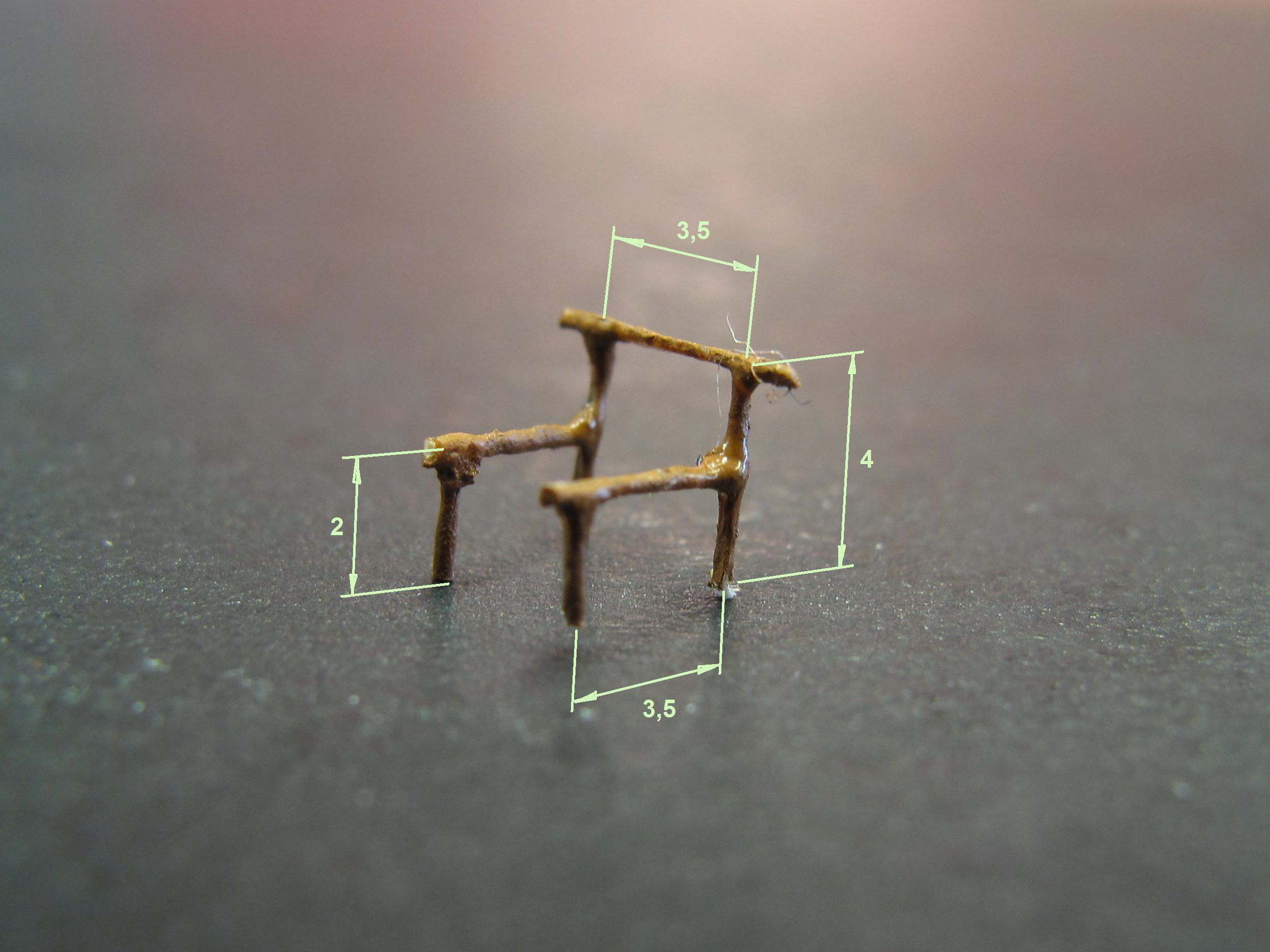

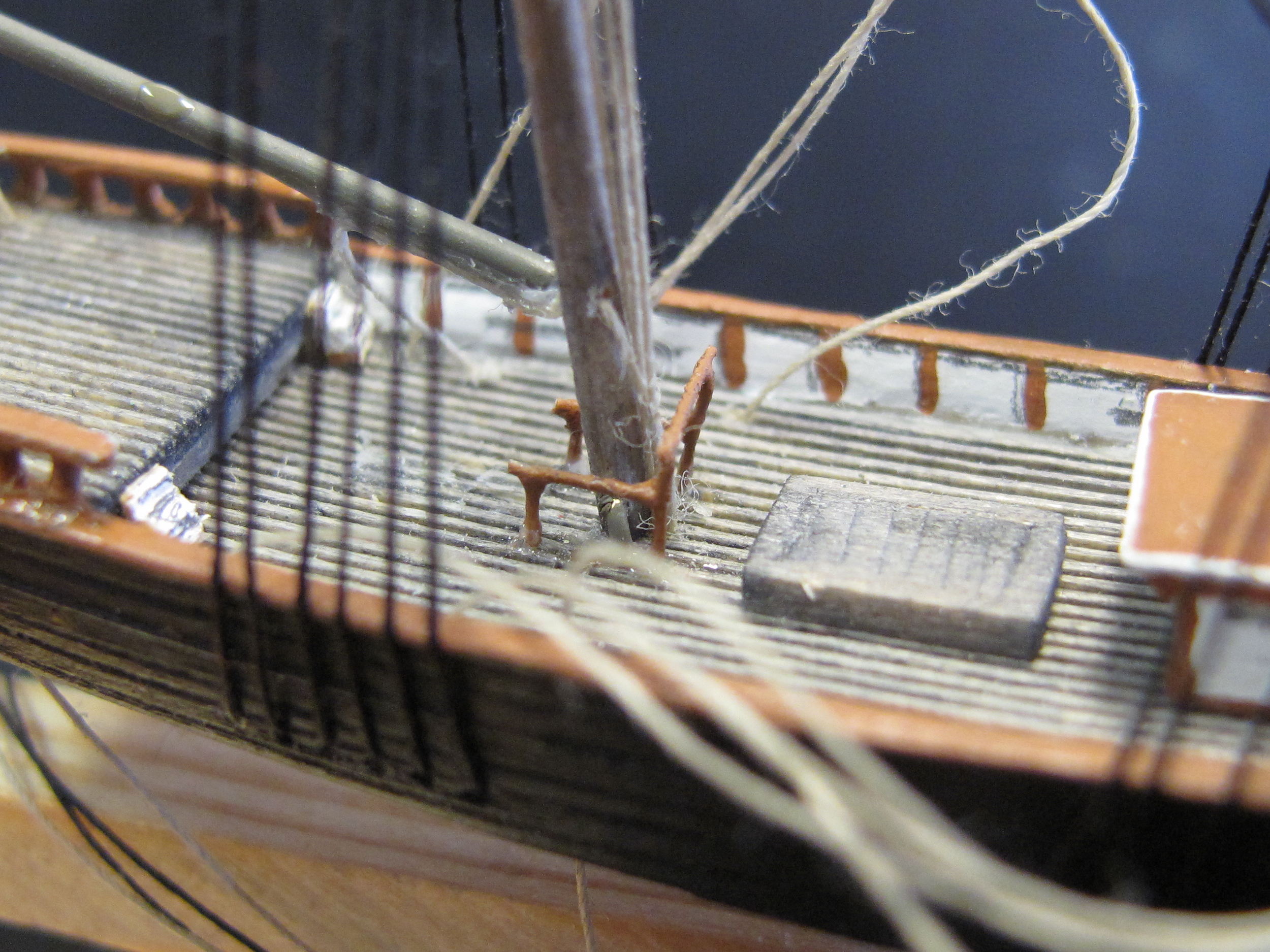

Nagelbänk år tillverkad av sytråd. Limma Lägg snabblim på tråden så den blir stel. Sär av i längder enligt mått på bild. Limma ihop med snabblim och måla brun nr: 62.Limma dit nagelbänken på däcket.

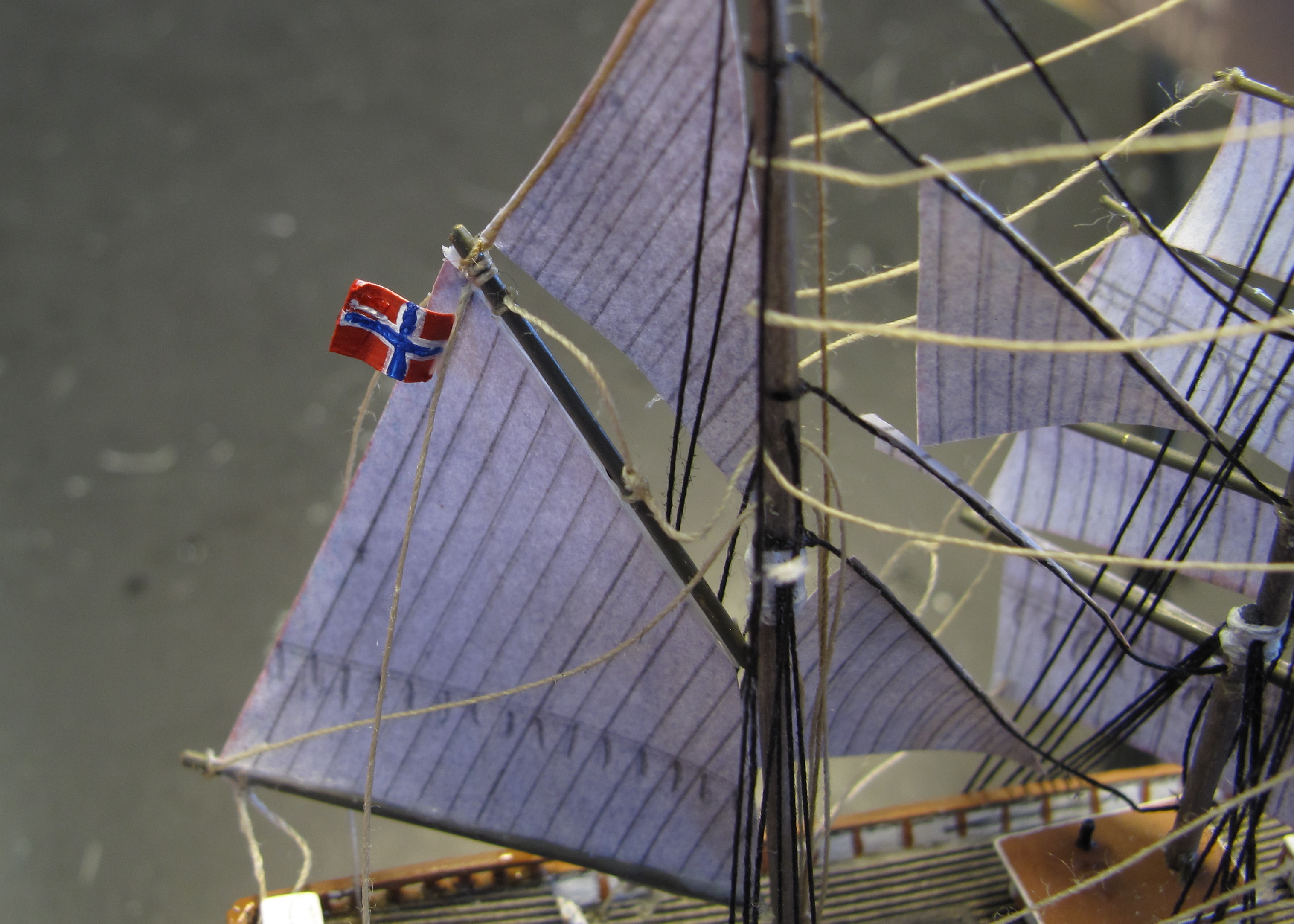

Klipp till en flagga utav samma material som seglet och måla en norsk flagga. Limma dit den på en av gajarna.

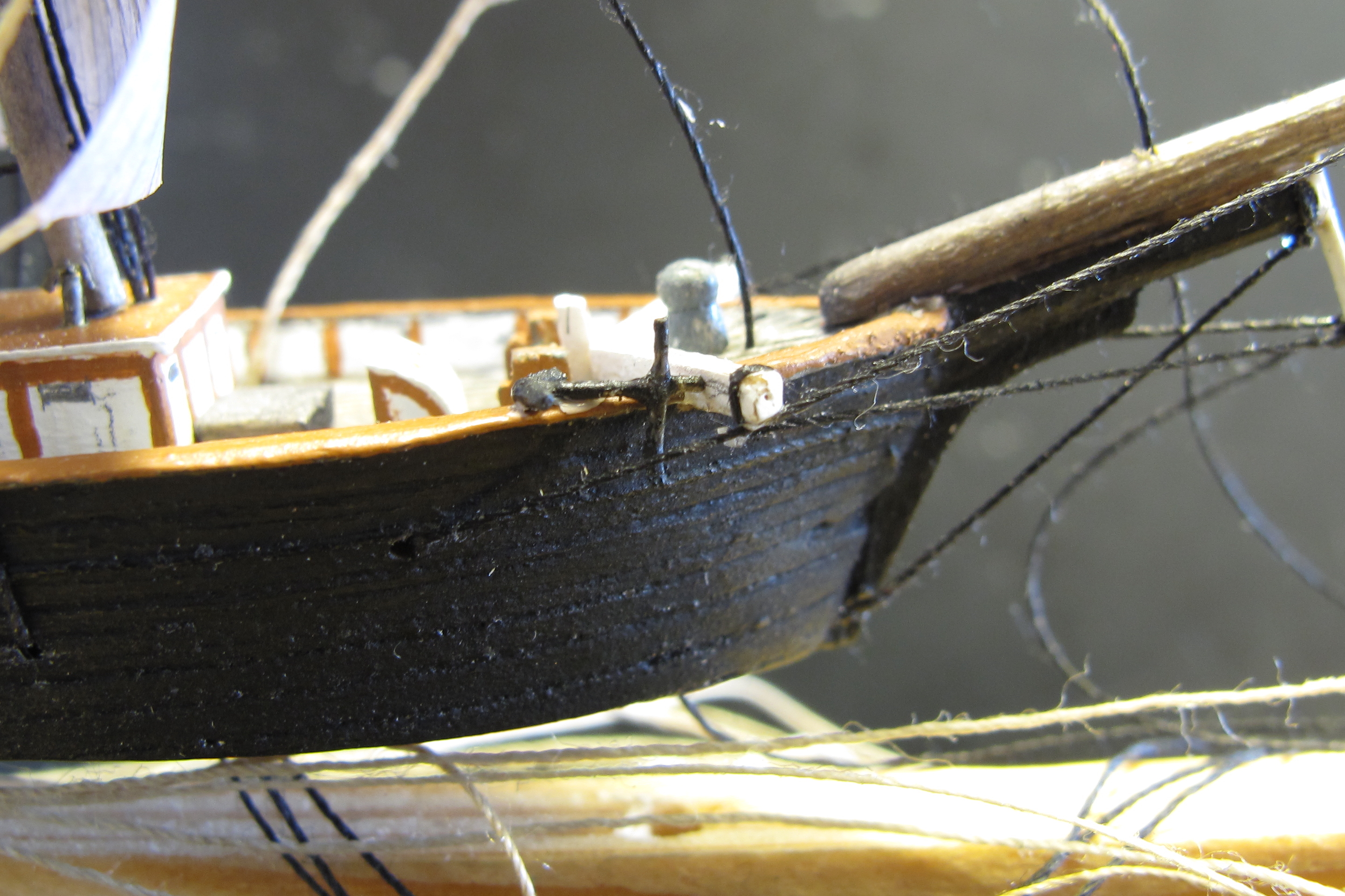

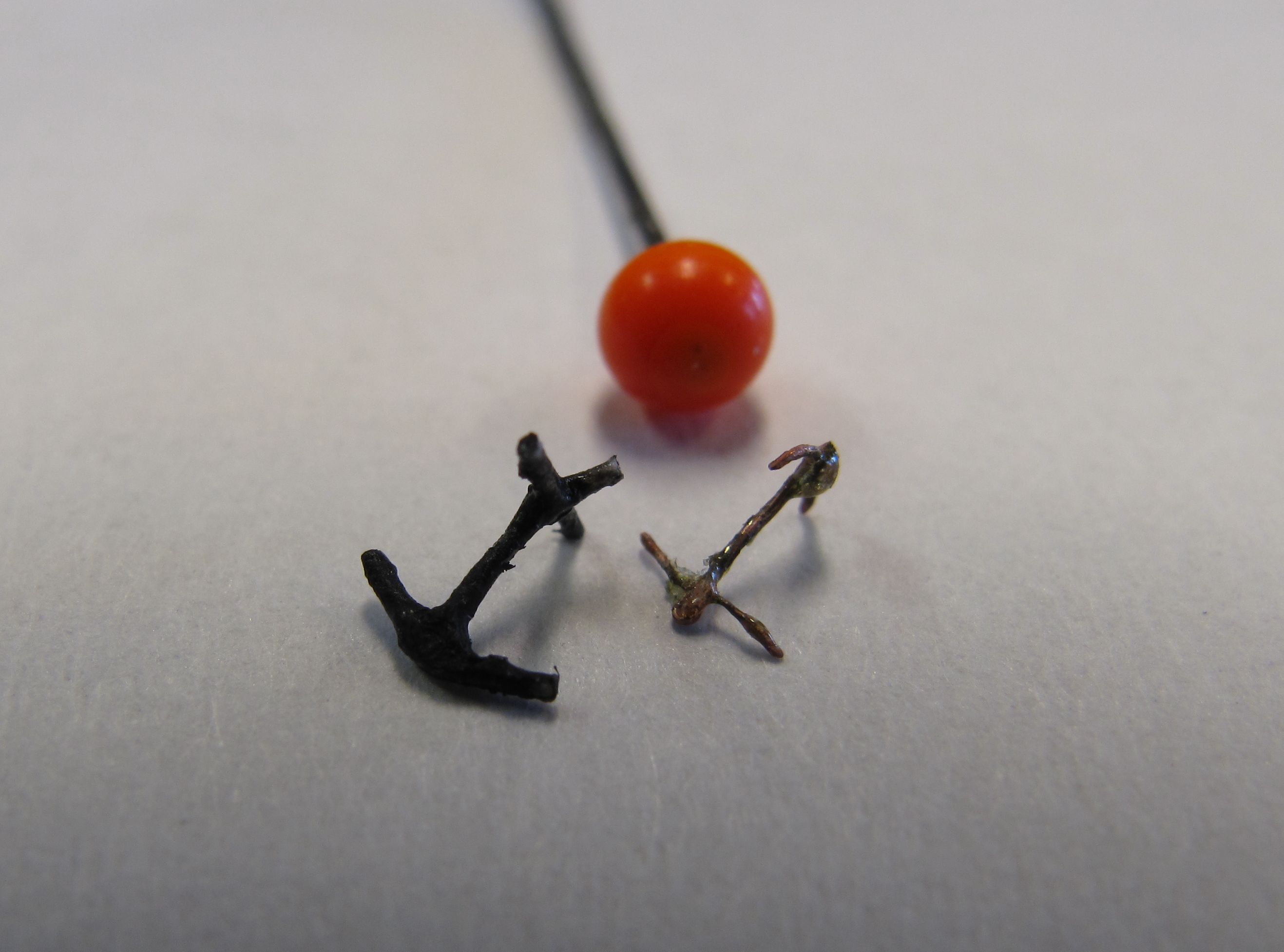

Ankaret är tillverkat på samma sätt som nagelbänken ovan och målad svart. Limma dit det på relingen bakom kranbalken.

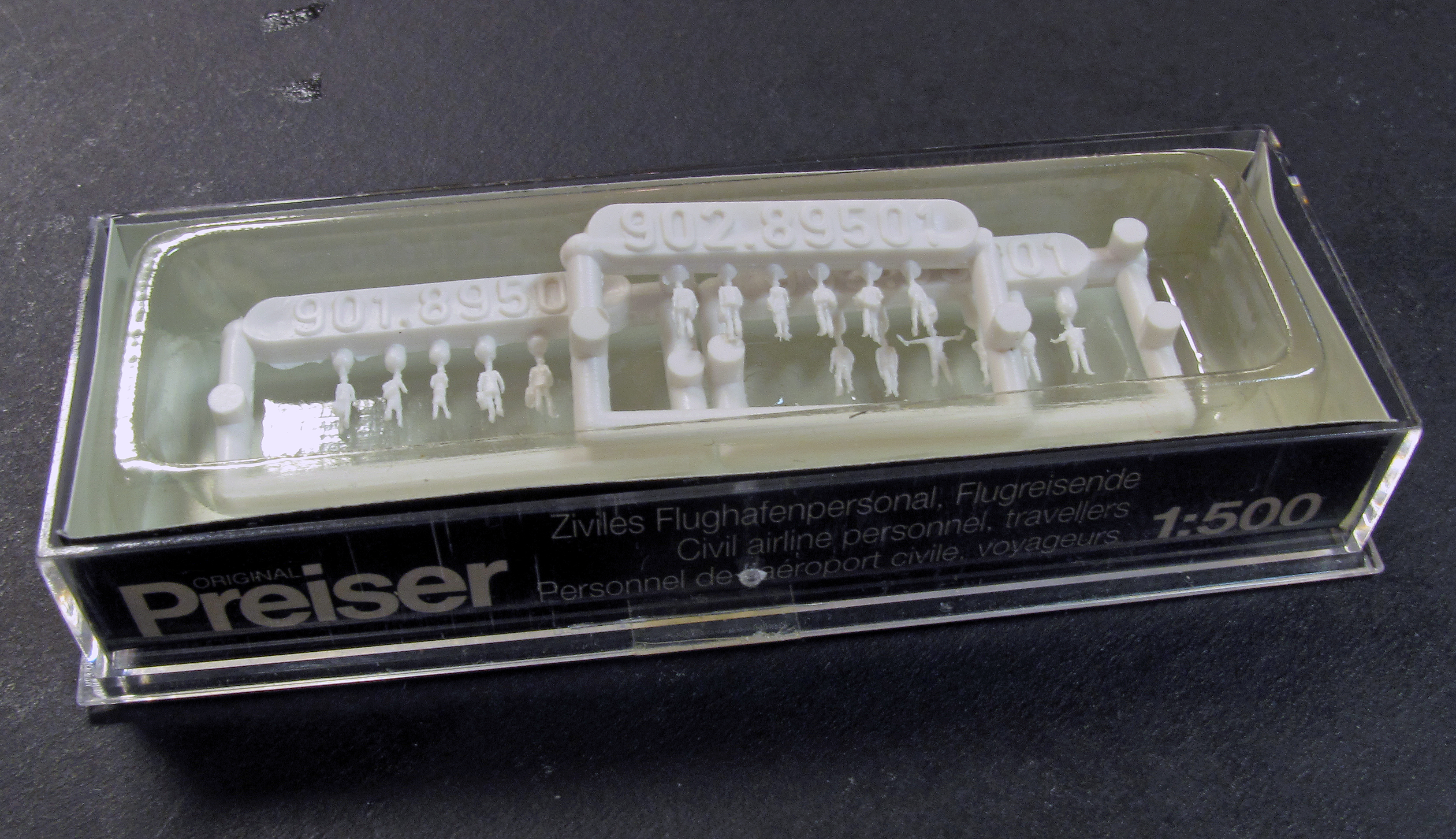

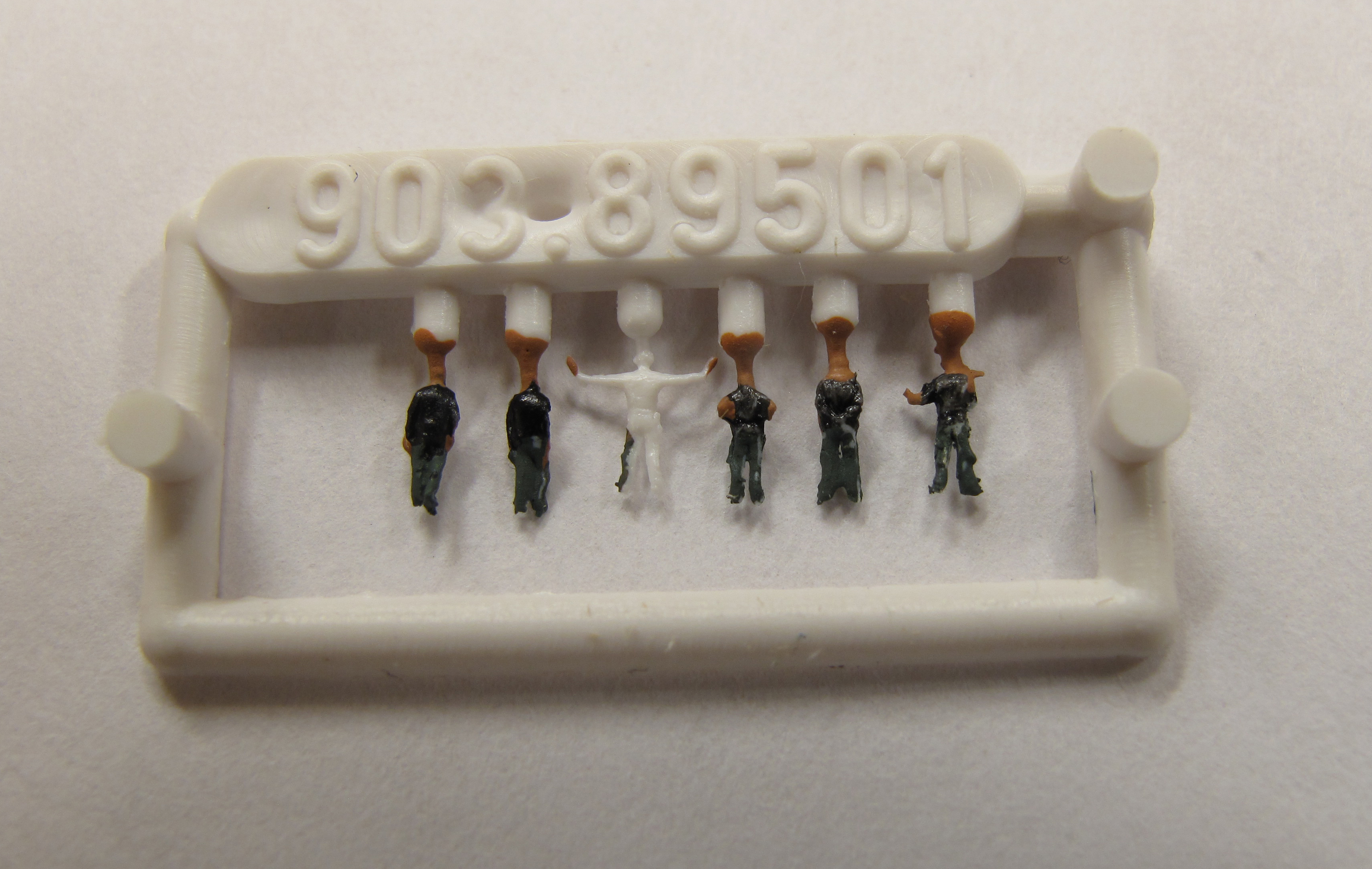

Gubbar till detta projekt köptes färdiga i skala 1:500 ca:3,5-4 mm höga från Preiser. Sattsen innehöll 18 gubbar och kostade under hundringen hos Eskader i Stockholm.

För egentillverkning av gubbar se fliken Aktiviteter/Temakvällar/ Gubbar



Gubbarna målade och färdiga att sättas på plats
